Взломоустойчивые рулонные ворота из стальных профилей rh117 и rhs117p с вальным электроприводом в Чите

Взломоустойчивые рулонные ворота DoorHan-Чита изготовлены из стальных профилей RH117 и RHS117P и укомплектованы вальным электроприводом.

Полотно перекрывает проемы площадью до 50м2.

Рольворота рассчитаны на более 18 000 циклов открывания.

Прочная конструкция пожаробезопасна (класс К0) и стойка к взлому (класс Р4-Р5).

Эти рулонные ворота готовы к монтажу в проемы шириной до 11,8м.

Рулонные ворота Дорхан обеспечат надежную защиту от проникновения на промышленные объекты, в гаражи в Чите и области.

Изделие доступно с перфорированным, сплошным, комбинированным полотном.
Рулонные ворота из стальных профилей (взломоустойчивые) rh117, rhs117p с вальным электроприводом,
Рулонные ворота из стальных профилей (взломоустойчивые) rh117, rhs117p с вальным электроприводом,
Рулонные ворота из стальных профилей (взломоустойчивые) rh117, rhs117p с вальным электроприводом,
Рулонные ворота из стальных профилей (взломоустойчивые) rh117, rhs117p с вальным электроприводом,
Таблица размеров
Цвета
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Высота проема, мм
2 000–6 300
Ширина проема, мм
2 000–11 800
Притолока, мм
От 650
Пристенки, мм
От 500
Максимальная площадь полотна, м²
До 50
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Оцинкованный
Оцинкованный
Дополнительная
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника
Сигнальная светодиодная лампа с антенной LAMP-PRO
Сигнальная светодиодная лампа с антенной LAMP-PRO

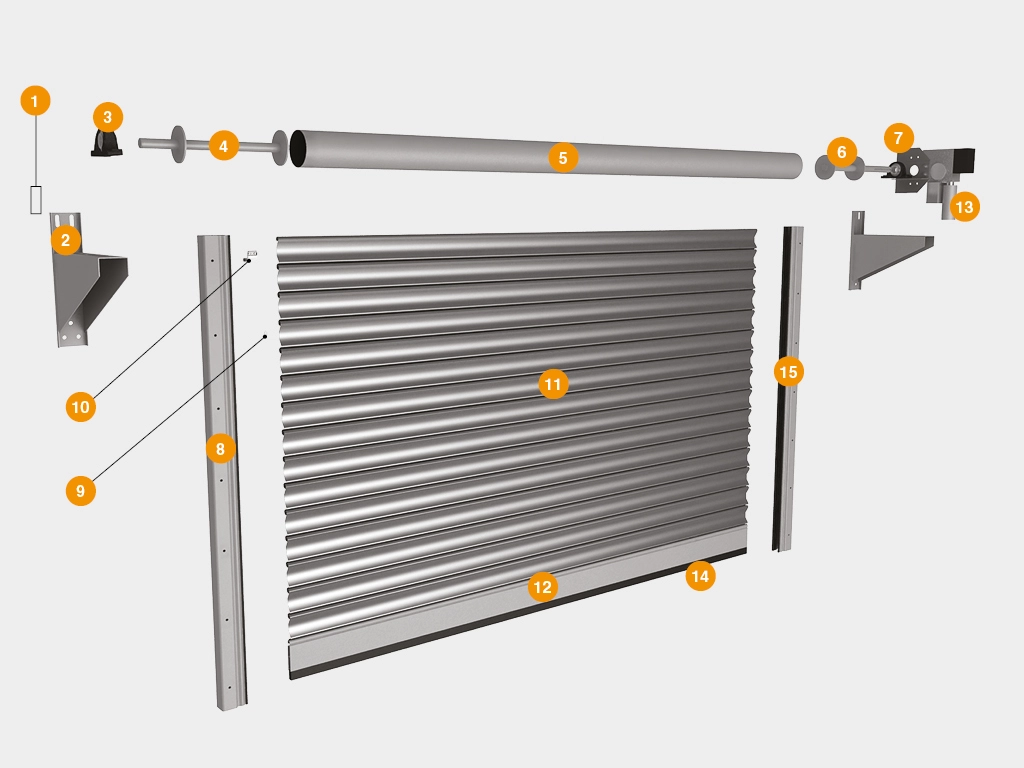

  1. Кольцо стопорное RN30, RN40, RN55
  2. Консоль SR425, SR650
  3. Суппорт с подшипником BS30, BS40, BS55
  4. Капсула регулируемая KPU10230, KPU159, KPU273-55
  5. Вал RV102, RV159m, RV273m-55
  6. Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55
  7. Кронштейн крепления привода SR200
  8. Направляющий профиль RG95S
  9. Заглушка PB14
  10. Замок боковой SLE117
  11. Профиль (полотно) RHS117, RHS117P
  12. Профиль концевой RA120E
  13. Привод вальный
  14. Уплотнитель нижний UP4, UP6
  15. Уплотнитель боковой UP5

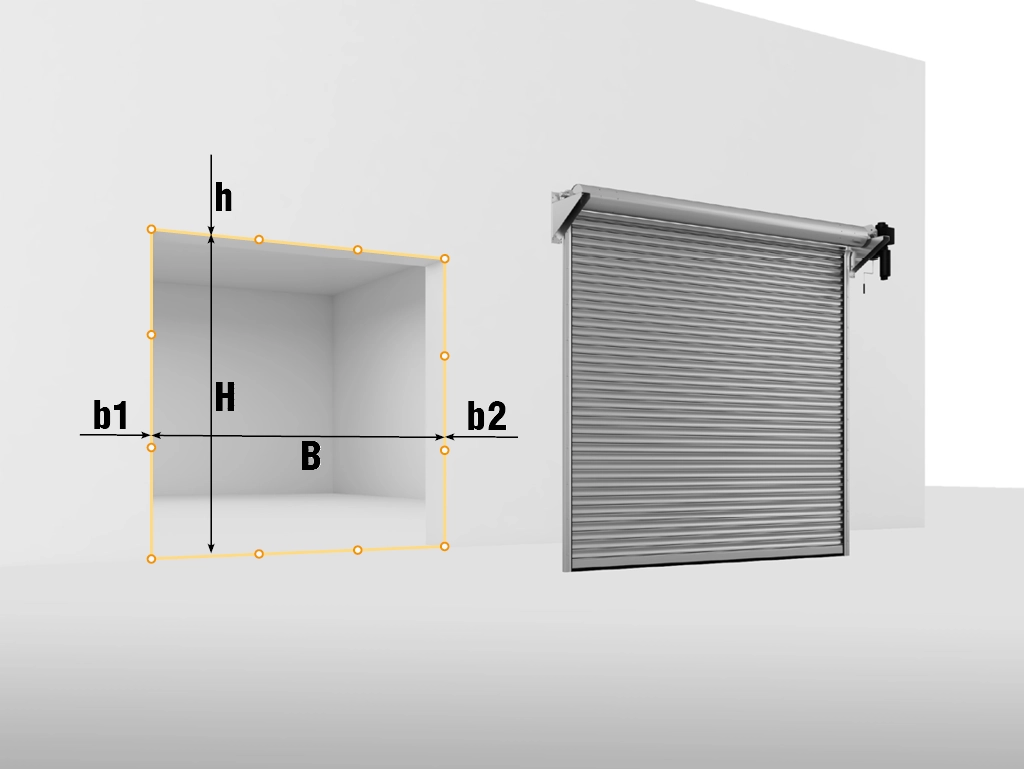

  1. Параметры замера для накладного монтажа:
    H – высота проема (max), мм;
    B – ширина проема (max), мм;
    h – высота притолоки (min), мм; b1 и b2 – правое и левое боковые расстояния (min), мм.
  2. Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
  3. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Таблица размеров
Наименование
Значение
Высота проема, мм
2 000–6 300
Ширина проема, мм
2 000–11 800
Притолока, мм
От 650
Пристенки, мм
От 500
Максимальная площадь полотна, м²
До 50
Цвета
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Оцинкованный
Оцинкованный
Комплектация
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника
Сигнальная светодиодная лампа с антенной LAMP-PRO
Сигнальная светодиодная лампа с антенной LAMP-PRO
Конструкция
  1. Кольцо стопорное RN30, RN40, RN55
  2. Консоль SR425, SR650
  3. Суппорт с подшипником BS30, BS40, BS55
  4. Капсула регулируемая KPU10230, KPU159, KPU273-55
  5. Вал RV102, RV159m, RV273m-55
  6. Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55
  7. Кронштейн крепления привода SR200
  8. Направляющий профиль RG95S
  9. Заглушка PB14
  10. Замок боковой SLE117
  11. Профиль (полотно) RHS117, RHS117P
  12. Профиль концевой RA120E
  13. Привод вальный
  14. Уплотнитель нижний UP4, UP6
  15. Уплотнитель боковой UP5
Подготовка объекта
  1. Параметры замера для накладного монтажа:
    H – высота проема (max), мм;
    B – ширина проема (max), мм;
    h – высота притолоки (min), мм; b1 и b2 – правое и левое боковые расстояния (min), мм.
  2. Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
  3. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
КАК ЗАМЕРИТЬ ПРОЕМ?
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего  препятствия  (труба,  короб,  стена  и  др.).  Запишите  минимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на  это внимание инженера. Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
