Рольворота из решетчатого экструдированного профиля RHE78G с прозрачными вставками в Чите

ОФОРМИТЬ ЗАКАЗ в Чите:  По запросу

Данное предложение не является публичной офертой

Дизайн
Комплектация
Технические характеристики
Конструкция
Подготовка объекта
Монтаж
Инструкции

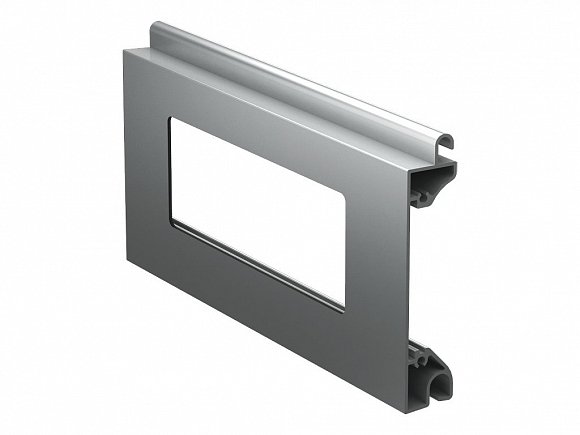

Тип панели: RHE78G
RHE78G
RHE78G
Цвет панели:
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Серебристый
Серебристый
RHE78G
Базовая
Дополнительная
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.
Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.
Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.
Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.
Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.
Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
Внутривальный электропривод.
Внутривальный электропривод.
Коробка с комплектацией.
Коробка с комплектацией.
Выключатель клавишный SWB.
Выключатель клавишный SWB.
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
WI-FI модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
WI-FI модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Сигнальная светодиодная лампа с антенной LAMP-PRO.
Сигнальная светодиодная лампа с антенной LAMP-PRO.
Наименование Значение Примечание
Профиль экструдированный решетчатый RHE78G
Материал Алюминий
Вес профиля, кг/(п/м) 0,571
Вес профиля, кг/м² 7,42
Количество ламелей на 1 м высоты полотна, шт. 13
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 15
  1. Крышка боковая RK300, RSK300, RSK330, RK375
  2. Суппорт подшипника BS32
  3. 3a. Ролик направляющий RU77 (RV77)
  4. Подшипник BS32
  5. Капсула универсальная KPU102
  6. Вал октагональный RV102
  7. Короб защитный RB300, RSK330, RB375
  8. Профиль верхний RH30FM
  9. Электропривод внутривальный
  10. Пластина крепления привода BU100K
  11. Направляющий профиль RG83MS, RG90MS, RG100
  12. Заглушка PB14
  13. Замок боковой SLE78
  14. Профиль концевой RA77EM, RA77KN
  15. Профиль (полотно) RHE78G
  16. Выключатель с ключом SWM, SWK
  17. Выключатель клавишный SWB, SWH

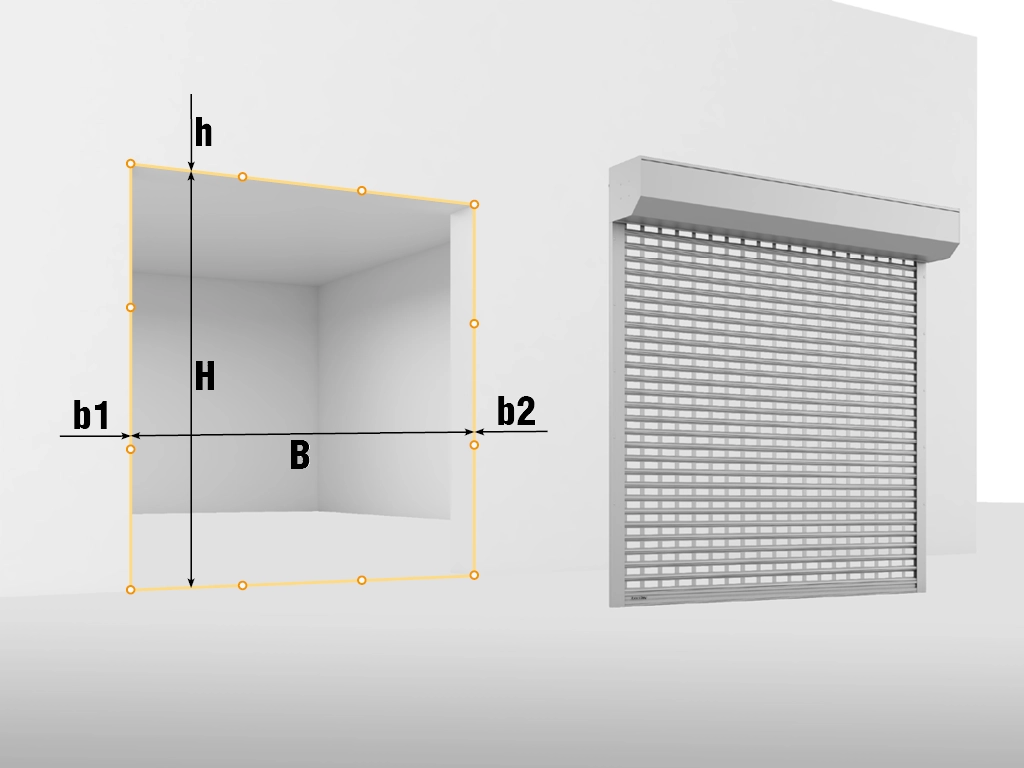

  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
    Параметры замера для встроенного монтажа:
    H — высота проема (min), мм;
    B — ширина проема (min), мм.

    Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Дизайн
Цвет панели:
Белый
Белый
Коричневый
Коричневый
Серый
Серый
Бежевый
Бежевый
Серебристый
Серебристый
Тип панели:
RHE78G
RHE78G
Комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.
Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.
Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.
Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.
Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.
Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
Внутривальный электропривод.
Внутривальный электропривод.
Коробка с комплектацией.
Коробка с комплектацией.
Выключатель клавишный SWB.
Выключатель клавишный SWB.
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
WI-FI модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
WI-FI модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Сигнальная светодиодная лампа с антенной LAMP-PRO.
Сигнальная светодиодная лампа с антенной LAMP-PRO.
Технические характеристики
Наименование Значение Примечание
Профиль экструдированный решетчатый RHE78G
Материал Алюминий
Вес профиля, кг/(п/м) 0,571
Вес профиля, кг/м² 7,42
Количество ламелей на 1 м высоты полотна, шт. 13
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 15
Конструкция
  1. Крышка боковая RK300, RSK300, RSK330, RK375
  2. Суппорт подшипника BS32
  3. 3a. Ролик направляющий RU77 (RV77)
  4. Подшипник BS32
  5. Капсула универсальная KPU102
  6. Вал октагональный RV102
  7. Короб защитный RB300, RSK330, RB375
  8. Профиль верхний RH30FM
  9. Электропривод внутривальный
  10. Пластина крепления привода BU100K
  11. Направляющий профиль RG83MS, RG90MS, RG100
  12. Заглушка PB14
  13. Замок боковой SLE78
  14. Профиль концевой RA77EM, RA77KN
  15. Профиль (полотно) RHE78G
  16. Выключатель с ключом SWM, SWK
  17. Выключатель клавишный SWB, SWH
Подготовка объекта
  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
    Параметры замера для встроенного монтажа:
    H — высота проема (min), мм;
    B — ширина проема (min), мм.

    Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

  2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Монтаж
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
