Пластиковые маятниковые двери серии swd в Чите

Пластиковые маятниковые двери SWD предназначены для установки во внутренние входные проемы на промышленных, складских, торговых объектах в Чите и области.

Пластиковые маятниковые двери с одной створкой рассчитаны на монтаж внутри проемов шириной от 800 мм, двухстворчатые — от 1600 мм.

На заводах DoorHan-Чита дверные блоки могут быть изготовлены с рамой из алюминия или нержавеющей стали.

При необходимости возможно изменение конструкции рамы для подвешивания на монорельс.

Ключевыми преимуществами дверей DoorHan являются высокий ресурс петли, износостойкость и антикоррозийная устойчивость.

Возможность обзора обеспечена с помощью прозрачного окна, интегрированного в каждую створку без сварки и клея
Пластиковые маятниковые двери серии swd,
Таблица размеров
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Ширина проема для одностворчатых дверей, мм
от 800 до 1 200 мм
Ширина проема для двустворчатых дверей, мм
от 1 300 до 2 400 мм
Высота проема, мм
от 1 800 до 2 800 мм
Базовая

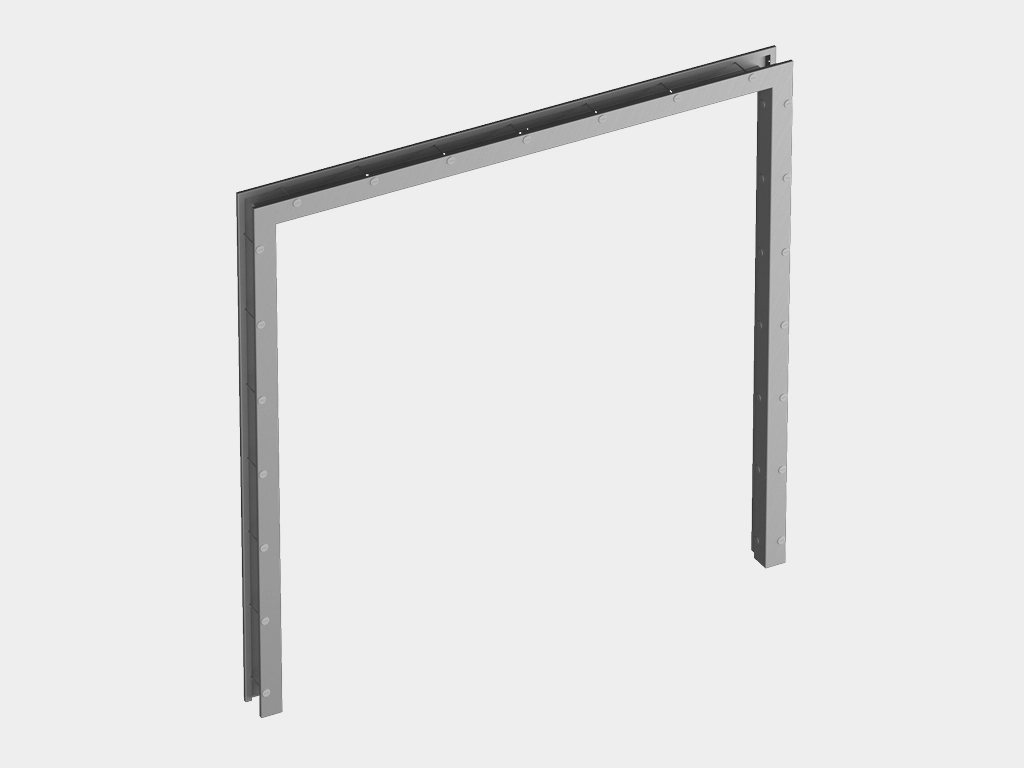

Рама. Может быть изготовлена из алюминия или нержавеющей стали. Возможно изменение конструкции рамы для использования с подвесными монорельсовыми путями.
Рама. Может быть изготовлена из алюминия или нержавеющей стали. Возможно изменение конструкции рамы для использования с подвесными монорельсовыми путями.

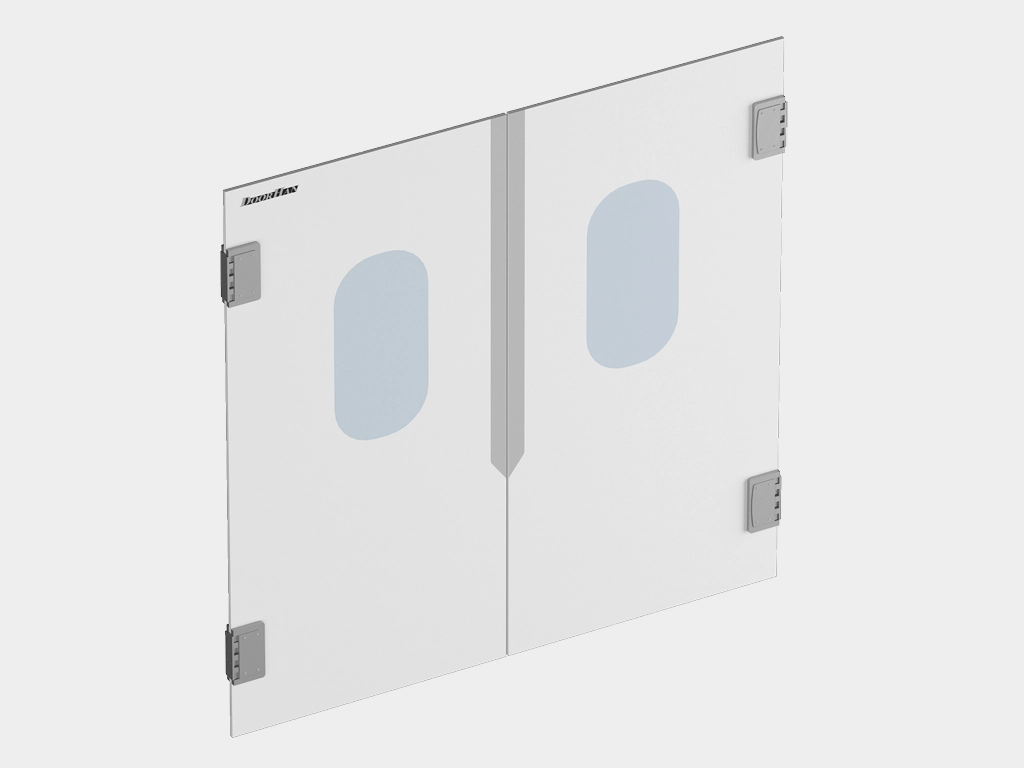

Створки
Створки
  1. Рама
  2. Полотно
  3. Петля
  4. Окно
  5. Защита от защемления пальцев

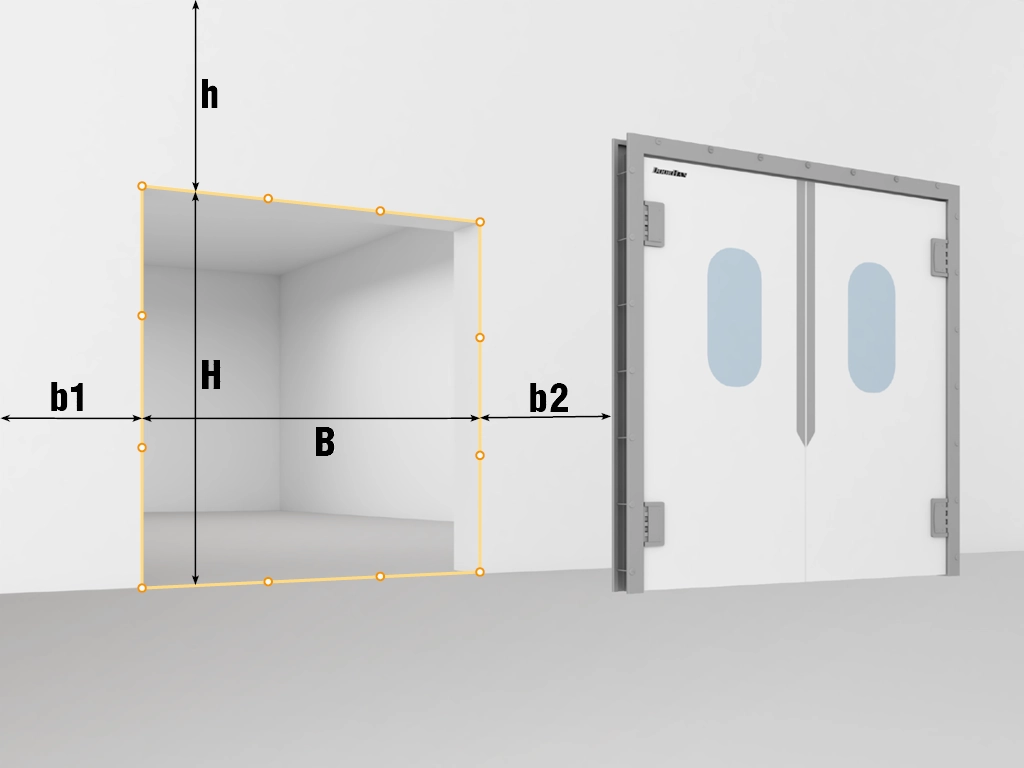

  1. H — высота проема.
  2. B — ширина проема.
  3. h  — притолока (расстояние от верха проема до потолка).
  4. b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
  5. При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.
Таблица размеров
Наименование
Значение
Ширина проема для одностворчатых дверей, мм
от 800 до 1 200 мм
Ширина проема для двустворчатых дверей, мм
от 1 300 до 2 400 мм
Высота проема, мм
от 1 800 до 2 800 мм
Комплектация
Рама. Может быть изготовлена из алюминия или нержавеющей стали. Возможно изменение конструкции рамы для использования с подвесными монорельсовыми путями.
Рама. Может быть изготовлена из алюминия или нержавеющей стали. Возможно изменение конструкции рамы для использования с подвесными монорельсовыми путями.
Створки
Створки
Конструкция
  1. Рама
  2. Полотно
  3. Петля
  4. Окно
  5. Защита от защемления пальцев
Подготовка объекта
  1. H — высота проема.
  2. B — ширина проема.
  3. h  — притолока (расстояние от верха проема до потолка).
  4. b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
  5. При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.
КАК ЗАМЕРИТЬ ПРОЕМ?
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего  препятствия  (труба,  короб,  стена  и  др.).  Запишите  минимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на  это внимание инженера. Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
